Коммутационные модули
Коммутационные модули (модуль-вставки) Keystone Jack предназначены для установки в модульные патч-панели, в корпуса настенных розеток и для установки в модульные вставки типа Mosaic. С помощью коммутационных модулей организуется подключение коммуникационного оборудования и рабочих станций к информационной сети.
Неэкранированный модуль Keystone имеет классическую конструкцию, контакты IDC совместимы с одножильными проводниками сечением 22-26 AWG. Подключаемый кабель легко монтируется с помощью инструмента 110 типа. Электрические характеристики соответствуют требованиям стандартов. Предназначены для коммутации элементов структурированных кабельных систем (СКС), включает в себя полный набор компонентов категории 5е и категории 6.
 |
Видеорозетка — разъём RCA, гнездо (тюльпан, жёлт.), выводы под пайку
Для передачи аналогового видеосигнала и различных служебных интерфейсов.
Габариты: 45 х 22,5 мм
|
1 модуль
|
|
||||||
 |
|||||||||
 |
Аудиорозетка стерео — двойной разъём RCA, гнездо (тюльпан, бел. и красн.), выводы под пайку
Для подключения аудио- и стереоаппаратуры с периферийными усилителями.
Габариты: 45 х 22,5 мм
|
1 модуль
|
|
||||||
|
|||||||||
 |
Розетка Hi-Fi (два гнезда для подключения акустики) с лепестками под пайку
Для подключения устройств, работающих в различных системах передачи аудиоинформации.
Габариты: 45 х 22,5 мм
|
1 модуль
|
|
||||||
|
|||||||||
 |
Розетка аудиоразъёма 6,3 мм (гнездо джек стерео, TRS), выводы под пайку
Коннектор с Ø 6,3 мм, для подключения профессиональной аппаратуры — наушники, микшерные пульты, микрофоны и т.п.
Габариты: 45 х 22,5 мм
|
1 модуль
|
|
||||||
|
|||||||||
 |
Разъём коаксиальный BNC, гнездо, выводы под пайку
Для видеонаблюдения, телевидения, аппаратуры связи с высокими требованиями к защите от вибраций, локальных сетей, измерительного оборудования, радиовещания и т.д.
Габариты: 45 х 22,5 мм
|
1 модуль
|
|
||||||
|
|||||||||
 |

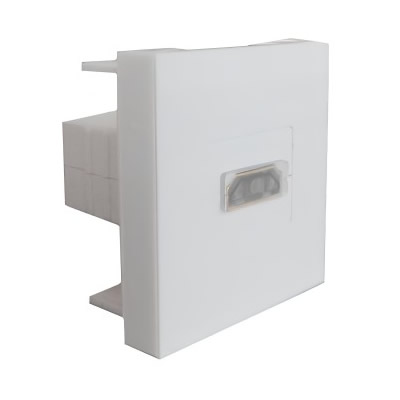

Розетка HDMI (гнездо–гнездо, сквозной разъём)
Для видеонаблюдения, телевидения, аппаратуры связи с высокими требованиями к защите от вибраций, локальных сетей, измерительного оборудования, радиовещания и т.д.
Габариты: 45 х 45 мм
|
2 модуля
|
|
||||||
|
|||||||||
 |
Розетка HDMI (гнездо–гнездо, сквозной разъём)
Для быстрого и удобного подсоединения устройств с помощью кабеля HDMI для передачи высококачественного цифрового сигнала.
Габариты: 45 х 22,5 мм
|
1 модуль
|
|
||||||
|
|||||||||
 |
Розетка (только разъём) USB тип A, гнездо, выводы: 4 контакта под пайку
Розетка USB 2.0 Тype-А, для передачи данных между подсоединенными устройствами, с внешней стороны розетки – коннектор типа F («мама»), для подключения кабеля, с внутренней стороны – гнездо под пайку.
Схема распиновки гнезда USB-A:
 1) +5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
2) D- (белый) Data-
3) D+ (зеленый) Data+
4) GND (черный), напряжение 0 В, используется для заземления
Габариты: 45 х 22,5 мм |
1 модуль
|
|
||||||
|
|||||||||
Полный ассортимент электроустановочных изделий серии LK45 представлен на сайте www.lkstudio.ru
