Огнестойкие металлические коробки серии SMB

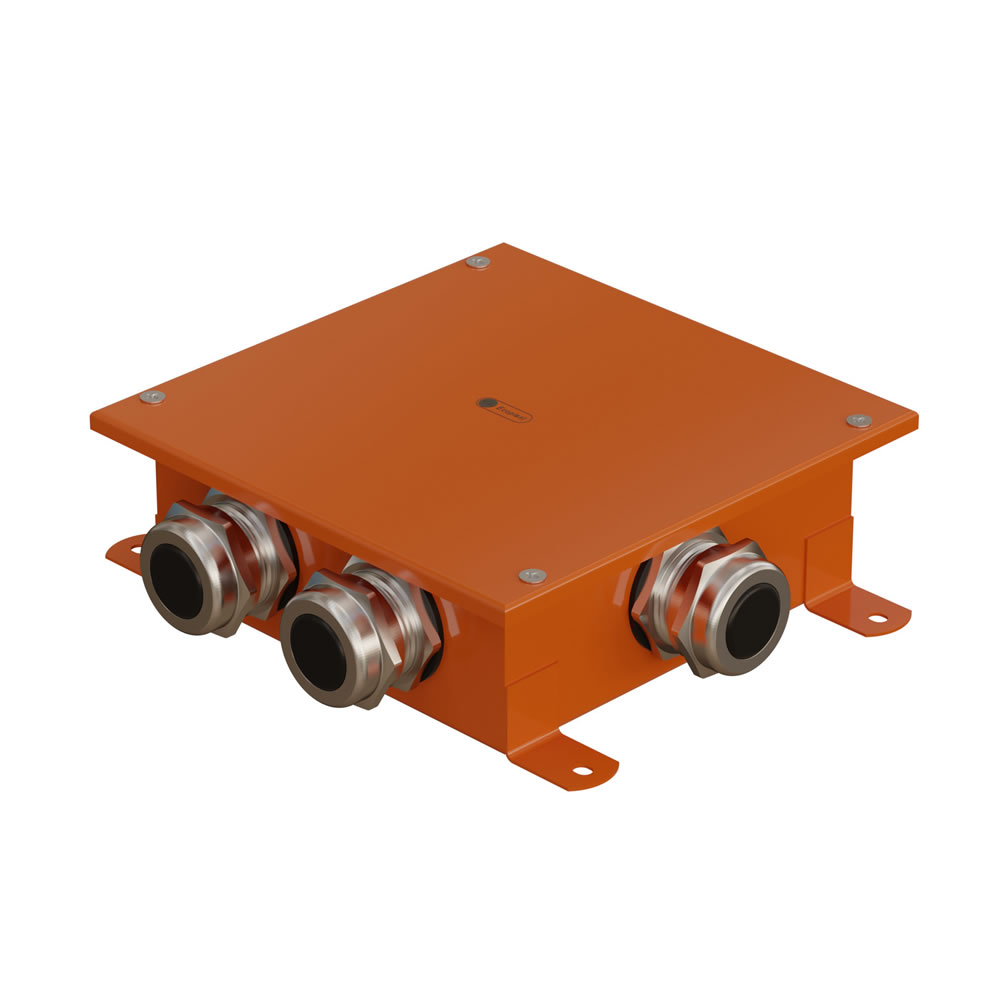

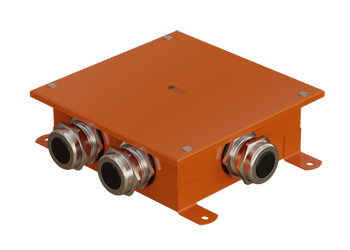

Металлические огнестойкие коробки серии SMB для электропроводки с сохранением работоспособности при пожаре представлены двумя типоразмера 120х120х60 мм и 164х164х65 мм.
Назначение
Разработаны для использования в составе огнестойких кабельных линий, либо, как отдельный коммутационный элемент огнестойких кабелей сечением от 0,15 до 35 мм². Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов.
Технические характеристики
• Материал: сталь.
• Степень защиты в снаряженном виде: IP66;
• Количество полюсов: 3; 4; 5; 6; 8; 9; 10-полюсные;
• Клеммная часть, cечение провода: 1,5; 2,5; 4; 6; 10; 16; 25; 35 мм²;
• Номинальный ток: от 20 до 101А.
• Допустимое рабочее напряжение: до 1000В.
• Цвет: оранжевый.
Комплект поставки
• Коробка металлическая
• Металлический клеммник
• Металлические кабельные вводы с внешним диаметром 14-25 мм

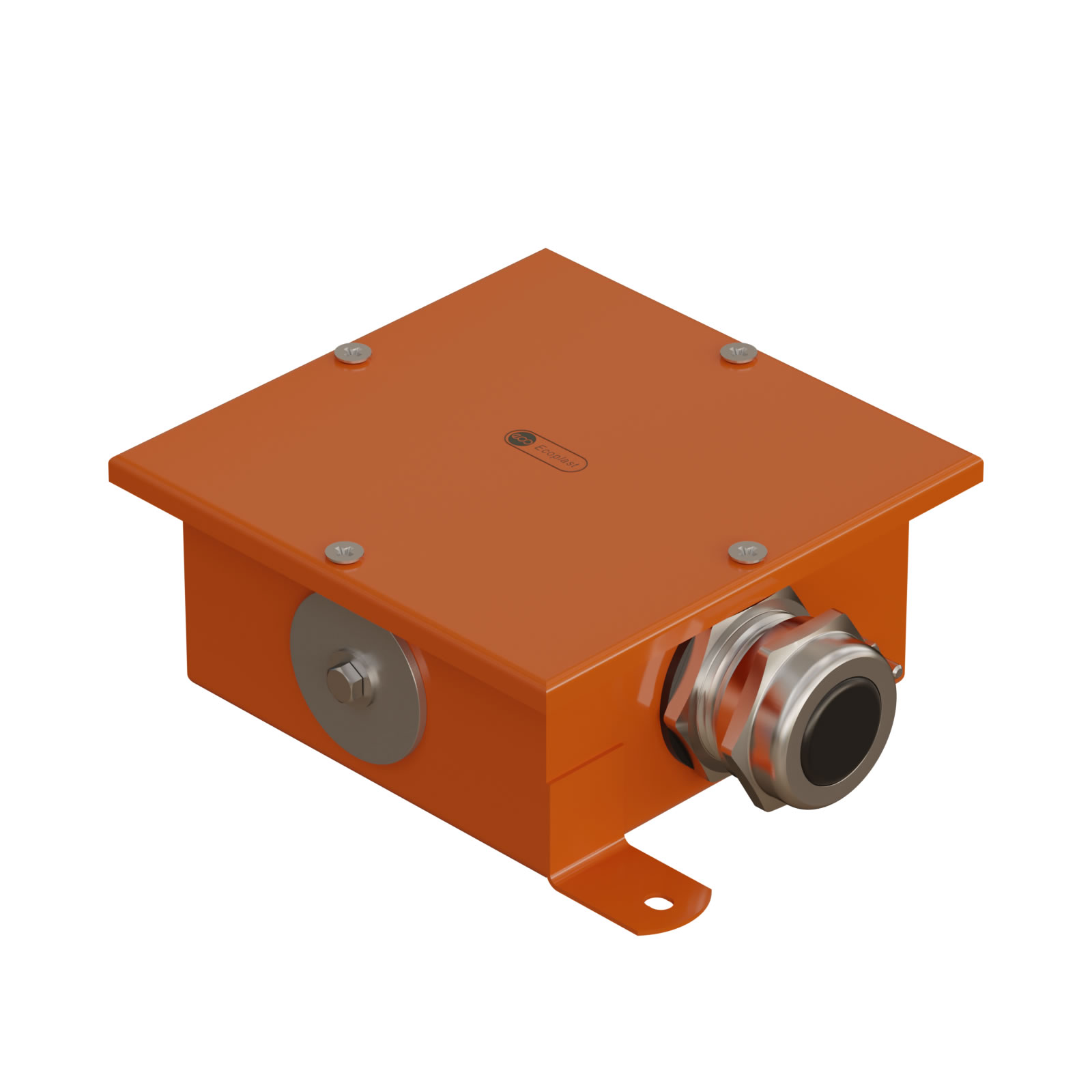

• Возможное исполнение — с заглушками и 1 кабельным вводом
В зависимости от проектных требований предусмотрена возможность индивидуальной комплектации коробки огнестойкими клеммниками с различным количеством полюсов и сечений для подключения огнестойкого кабеля.
Особенности и преимущества огнестойких коробок серии SМВ.

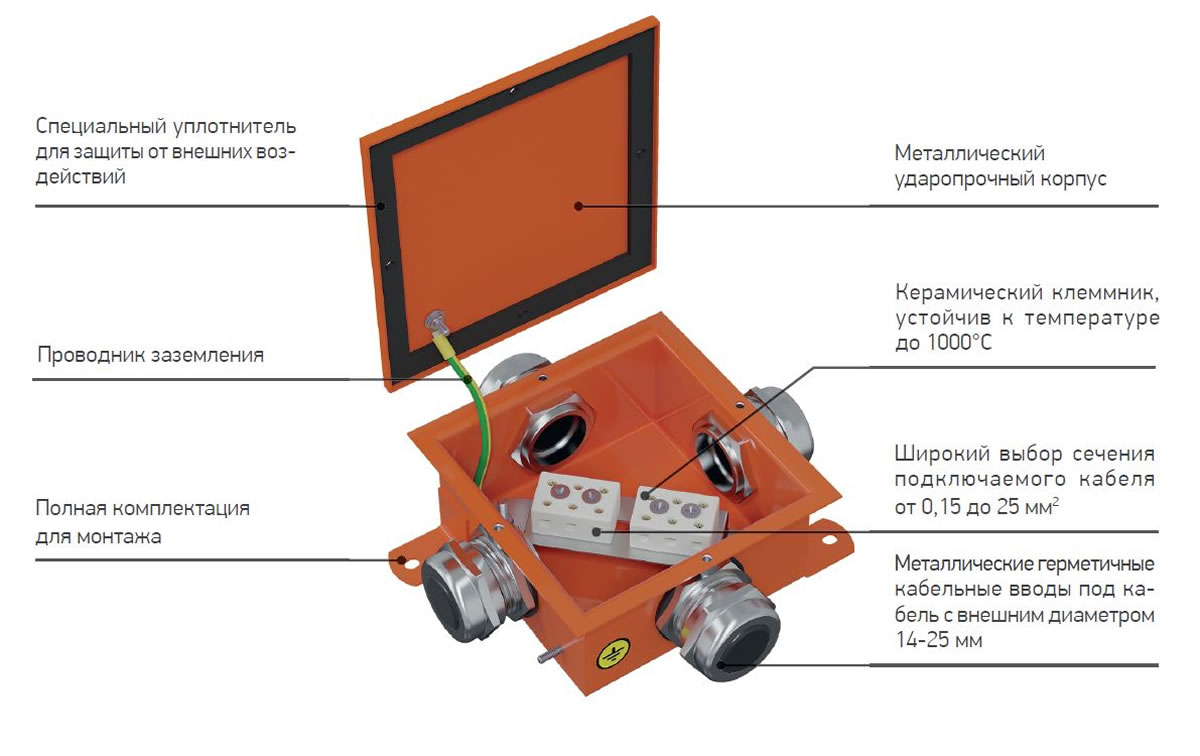

Все коробки серии комплектуются огнестойкими керамическими клеммниками, гарантирующими надежное соединение и сохранение работоспособности огнестойкого кабеля в условиях пожара.
• Коробки поставляются с установленной клеммной частью;.
• В коробках установлен проводник заземления;
• Металлические герметичные кабельные вводы под кабель с внешним диаметром 14-25 мм;
• Удобный монтаж на различные типы огнестойкой поверхности;
• Индивидуальная комплектация коробки огнестойкими клеммниками с различным количеством полюсов и сечений.
Таблица артикулов огнестойких коробок серии SМВ.
Артикул | Наименование | Условный размер, мм | Количество полюсов | Сечение полюсов, мм2 | Количество выходов |
56004 | SMB120 | 120х120х60 | 3 | 0,15-2,5 | 4 |
56014 | SMB120 | 120х120х60 | 4 | 0,15-2,5 | 4 |
56024 | SMB120 | 120х120х60 | 5 | 0,15-2,5 | 4 |
56034 | SMB120 | 120х120х60 | 6 | 0,15-2,5 | 4 |
56104 | SMB120 | 120х120х60 | 3 | 1,5-4 | 4 |
56114 | SMB120 | 120х120х60 | 4 | 1,5-4 | 4 |
56124 | SMB120 | 120х120х60 | 5 | 1,5-4 | 4 |
56134 | SMB120 | 120х120х60 | 6 | 1,5-4 | 4 |
56204 | SMB120 | 120х120х60 | 3 | 1,5-6 | 4 |
56214 | SMB120 | 120х120х60 | 4 | 1,5-6 | 4 |
56224 | SMB120 | 120х120х60 | 5 | 1,5-6 | 4 |
56234 | SMB120 | 120х120х60 | 6 | 1,5-6 | 4 |
56304 | SMB120 | 120х120х60 | 3 | 1,5-10 | 4 |
56314 | SMB120 | 120х120х60 | 4 | 1,5-10 | 4 |
56324 | SMB120 | 120х120х60 | 5 | 1,5-10 | 4 |
56334 | SMB120 | 120х120х60 | 6 | 1,5-10 | 4 |
56404 | SMB120 | 120х120х60 | 3 | 2,5-16 | 4 |
56414 | SMB120 | 120х120х60 | 4 | 2,5-16 | 4 |
56424 | SMB120 | 120х120х60 | 5 | 2,5-16 | 4 |
56009 | SMB165 | 164х164х65 | 3 | 0,15-2,5 | 6 |
56019 | SMB165 | 164х164х65 | 4 | 0,15-2,5 | 6 |
56029 | SMB165 | 164х164х65 | 5 | 0,15-2,5 | 6 |
56039 | SMB165 | 164х164х65 | 6 | 0,15-2,5 | 6 |
56049 | SMB165 | 164х164х65 | 8 | 0,15-2,5 | 6 |
56059 | SMB165 | 164х164х65 | 9 | 0,15-2,5 | 6 |
56069 | SMB165 | 164х164х65 | 10 | 0,15-2,5 | 6 |
56119 | SMB165 | 164х164х65 | 4 | 1,5-4 | 6 |
56129 | SMB165 | 164х164х65 | 5 | 1,5-4 | 6 |
56139 | SMB165 | 164х164х65 | 6 | 1,5-4 | 6 |
56149 | SMB165 | 164х164х65 | 8 | 1,5-4 | 6 |
56159 | SMB165 | 164х164х65 | 9 | 1,5-4 | 6 |
56169 | SMB165 | 164х164х65 | 10 | 1,5-4 | 6 |
56209 | SMB165 | 164х164х65 | 3 | 1,5-6 | 6 |
56219 | SMB165 | 164х164х65 | 4 | 1,5-6 | 6 |
56229 | SMB165 | 164х164х65 | 5 | 1,5-6 | 6 |
56239 | SMB165 | 164х164х65 | 6 | 1,5-6 | 6 |
56249 | SMB165 | 164х164х65 | 8 | 1,5-6 | 6 |
56259 | SMB165 | 164х164х65 | 9 | 1,5-6 | 6 |
56269 | SMB165 | 164х164х65 | 10 | 1,5-6 | 6 |
56309 | SMB165 | 164х164х65 | 3 | 1,5-10 | 6 |
56319 | SMB165 | 164х164х65 | 4 | 1,5-10 | 6 |
56329 | SMB165 | 164х164х65 | 5 | 1,5-10 | 6 |
56339 | SMB165 | 164х164х65 | 6 | 1,5-10 | 6 |
56349 | SMB165 | 164х164х65 | 8 | 1,5-10 | 6 |
56359 | SMB165 | 164х164х65 | 9 | 1,5-10 | 6 |
56369 | SMB165 | 164х164х65 | 10 | 1,5-10 | 6 |
56409 | SMB165 | 164х164х65 | 3 | 2,5-16 | 6 |
56419 | SMB165 | 164х164х65 | 4 | 2,5-16 | 6 |
56429 | SMB165 | 164х164х65 | 5 | 2,5-16 | 6 |
56439 | SMB165 | 164х164х65 | 6 | 2,5-16 | 6 |
56509 | SMB165 | 164х164х65 | 8 | 2,5-25 | 6 |
56519 | SMB165 | 164х164х65 | 9 | 2,5-25 | 6 |
56529 | SMB165 | 164х164х65 | 10 | 2,5-25 | 6 |
56609 | SMB165 | 164х164х65 | 3 | 2,5-35 | 6 |
56619 | SMB165 | 164х164х65 | 4 | 2,5-35 | 6 |
