Как определяется время работоспособности огнестойкой кабельной линии?

Время работоспособности КЛ должно быть не менее времени, необходимого для эвакуации людей в безопасную зону и необходимого времени функционирования таких систем как: дымоудаление, питание насосов противопожарного водопровода и т.п.

4.9. Работоспособность кабельных линий и электропроводок СПЗ в условиях пожара обеспечивается выбором вида
исполнения кабелей и проводов, согласно ГОСТ Р 53315 [заменен на ГОСТ 31565-2012 (Таблица 2)], и способом их прокладки. Время работоспособности кабельных линий и электропроводок в условиях воздействия пожара определяется в соответствии с ГОСТ 53316. »

В соответствии с ГОСТ Р 53316-2009:
Кабельную линию в проектном исполнении устанавливают в испытательной печи размерами не менее 3000х3000х3000 мм в соответствии с технической документацией. При использовании коробов, лотков, или труб кабельную линию устанавливают в испытательную печь горизонтально таким образом, чтобы в испытательной печи находилось максимальное количество стыков и элементов вентиляционных систем (если они имеются), в соответствии с технической документацией. Места прохода образца через стены печи заделываются в соответствии с технической документацией.

К установленным образцам кабелей подключают испытательное оборудование:

  • для кабелей на номинальное напряжение до 0,6/1,0 кВ включительно по ГОСТ Р МЭК 60331-21;
  • для кабелей электрических для передачи данных по ГОСТ Р МЭК 60331-23;

Затем кабельная линия проверяется на работоспособность в течение заданного периода времени при воздействии стандартного температурного режима. Стандартный температурный режим - это режим изменения температуры во времени в соответствии с ГОСТ 30247.0

Таблица 1

t, мин Т-То,°С Допускаемое значение отклонения, %
5 556 ±15
10 659
15 718 ±10
30 821
45 875 ±5
60 925
90 986
120 1029
150 1060
180 1090
240 1133
360 1193

Методика испытания ОКЛ

Огнестойкие безгалогенные коробки серии JBS предназначенные для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий.
увеличить картинку увеличить картинку увеличить картинку
Огнестойкие безгалогенные коробки серии JBS после проведения испытания на огнестокость. Подтвержденно надежное соединение, и работоспособность ОКЛ при температурах более 1000°С, время работоспособности не менее 60 и 90 минут (зависит от марки огнестойкого кабеля)

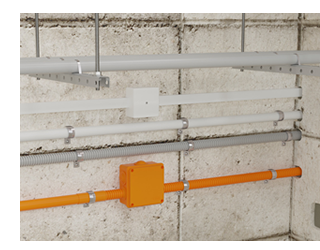

Одиночная и групповая (кабельным пучком) прокладка огнестойких кабелей в безгалагенных трудногорючих трубах тип HFR . ОКЛ на базе безгалагенных трудногорючих труб тип HFR после испытаний время работоспособности системы не менее 60 и 90 минут (зависит от марки огнестойкого кабеля).
увеличить картинку увеличить картинку увеличить картинку
Образцы после проведения испытаний. Режим изменения температуры в соответствии с ГОСТ 30247.0 (температурные режимы Таблица 1 )
увеличить картинку увеличить картинку увеличить картинку

Главным условием и основным требованием нормативных документов при проектировании ОКЛ являются совместные испытания всех элементов, входящих в кабельную линию.

Сертификация

Указанные огнестойкие кабельные линии (ОКЛ) прошли успешные испытания в ведущих испытательных лабораториях. По итогам испытаний для решений «Огнестойкая кабельная линия» (ОКЛ) были получены сертификаты с указанием времени работоспособности линии в условиях пожара, испытания проводились по методике ГОСТ Р 53316-2009. Жесткие тесты это реальное подтверждение безопасности решения, для объектов, где на переднем плане безопасность и сохранность людей и оборудования

Применение для различных объектов сертифицированного решения огнестойкая кабельная линия (ОКЛ ), выполненного на базе и с использованием кабеленесущих систем ЭКОПЛАСТ , гарантирует пожарную безопасность объектов, персонала и оборудования.
Сертификаты на ОКЛ гарантируют допуск к участию в системе государственных закупок и различных коммерческих тендерах.

  • ФЗ № 123 «Технический регламент о требованиях пожарной безопасности»
  • ГОСТ Р 53316-2009
  • Отечественные нормативные документы и Европейские стандарты

Подобрать необходимые для объекта ОКЛ можно по расчетному времени эвакуации людей и необходимому времени функционирования противопожарных систем (например, таких, как системы дымоудаления и т.п.). Для подбора конфигурации и подготовки решения, уточните необходимые характеристики ОКЛ, и свяжитесь с нашими специалистами.

Время работоспособности ОКЛ
в условиях пожара
Предельно допустимое
напряжение, подаваемое
на кабели ОКЛ
Количество кабелей в ОКЛ
и их маркоразмеры
