Коробки установочные
На сайте производителя «Экопласт» представлены установочные коробки для монтажа в капитальные, гипсокартонные и полые стены. Продукция предназначена для монтажа электроустановочных изделий евростандарта с межвинтовым расстоянием 60 мм и межосевым расстоянием 71 мм, подвески светильников, организации каналов для вывода кабеля из бетона и подвода кабеля к оборудованию.

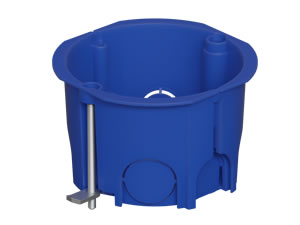

Коробка для монтажа в гипсокартоновые и полые стены
Коробка для подштукатурного монтажа используется в комбинации с гофрированными или гладкими трубами для разветвления кабелей, проводов и установки электроустановочных изделелий евростандарта с межвинтовым расстоянием 60 мм. Коробка врезается в полые или гипсокартоновых стены, крепление самонарезными винтами с металлическими лапками. Для группового монтажа коробок в блок рекомендуется использовать соединитель для коробок арт. 44664.
- - Материал: полипропилен.
- - Тип установки: пустотелые стены.
- - Тип крепления: распорные лапки.
- - Степень защиты: IP20.
- - Температура эксплуатации: от –25°С до +60°С.
- - Цвет: Синий.
| Код | Условный размер, мм | А, мм | В, мм | С, мм | Кол-во выходов | Степень защиты |
| 44663 | Ø68х45 | 71 | 46 | 71 |
1 по 10 мм,
3 по 16мм,
3 по 20 мм
|
IP20 |
Коробка для монтажа в гипсокартоновые и полые стены
Скрытая установка электроустановочных изделий с меж-винтовым расстоянием 60 мм в полые стены. Коробка увеличенной глубины позволяет дополнительно осуществлять разветвление кабелей и проводов. Для группового монтажа коробок в блок рекомендуется использовать соединитель для коробок арт. 44664.
- - Материал: полипропилен.
- - Тип установки: пустотелые стены.
- - Тип крепления: распорные лапки.
- - Степень защиты: IP20.
- - Температура эксплуатации: от –25°С до +60°С.
- - Цвет: Синий.
| Код | Условный размер, мм | А, мм | В, мм | С, мм | Кол-во выходов | Степень защиты |
| 44665 | Ø68х62 | 71 | 62 | 71 |
2 по 10 мм,
1 по 16мм,
1 по 20 мм,
8 по 17х22 мм
|
IP20 |
Соединитель для коробок
Предназначен для соединения изделий друг с другом при групповом монтаже.
- - Материал: полипропилен.
- - Цвет: красный.
| Код | А, мм | В, мм | С, мм | А1, мм | В1, мм |
| 44664 | 21 | 20,5 | 17,7 | 14 | 15 |

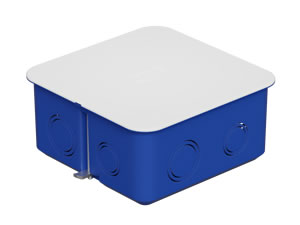

Коробка для монтажа в гипсокартоновые и полые стены, IP30
Организация коммутации проводов и кабелей. На дне коробки расположены направляющие для установки клеммников, плат и других изделий. Коробки укомплектованы крышками.
- - Материал: АБС-пластик.
- - Тип установки: пустотелые стены.
- - Тип крепления: распорные лапки.
- - Степень защиты: IP30.
- - Температура эксплуатации: от –25°С до +60°С.
- - Цвет: Синий.
| Код | Условный размер, мм | А, мм | В, мм | С, мм | Кол-во выходов | Степень защиты |
| 44667 | 100х100х50 | 108 | 51,5 | 108 |
6 по 16мм,
10 по 20 мм,
6 по 25 мм
|
IP30 |

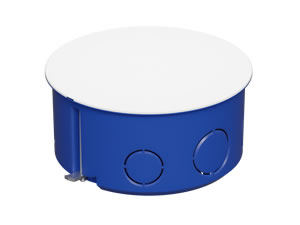

Коробка для монтажа в гипсокартоновые и полые стены, IP30
Организация коммутации проводов и кабелей. На дне коробки расположены направляющие для установки клеммников, плат и других изделий. Коробки укомплектованы крышками.
- - Материал: АБС-пластик.
- - Тип установки: пустотелые стены.
- - Тип крепления: распорные лапки.
- - Степень защиты: IP30.
- - Температура эксплуатации: от –25°С до +60°С.
- - Цвет: Синий.
| Код | Условный размер, мм | В, мм | D, мм | Кол-во выходов | Степень защиты |
| 44668 | Ø100х50 | 51,5 | 107 |
2 по 16мм,
4 по 20 мм,
4 по 25 мм
|
IP30 |
Коробка для подштукатурного монтажа в капитальные стены
Скрытая установка электроустановочных изделий с межвинтовым расстоянием 60 мм в сплошные стены. Для группового монтажа коробок в блок рекомендует-ся использовать соединитель для коробок арт. 44664.
- - Материал: полипропилен.
- - Тип установки: сплошные стены.
- - Степень защиты: IP20.
- - Температура эксплуатации: от –25°С до +60°С.
- - Цвет: Синий.
| Код | Условный размер, мм | А, мм | В, мм | С, мм | Кол-во выходов | Степень защиты |
| 44662 | Ø68х45 | 71 | 46 | 71 |
1 по 10 мм,
3 по 16мм,
3 по 20 мм
|
IP20 |
Коробка для подштукатурного монтажа в капитальные стены
Скрытая установка электроустановочных изделий с межвин-товым расстоянием 60 мм в сплошные стены. Коробка уве-личенной глубины позволяет дополнительно осуществлять разветвление кабелей и проводов. Стыковочные узлы обе-спечивают соединение изделий в блок с межцентровым рас-стоянием 71 мм.
- - Материал: полипропилен.
- - Тип установки: сплошные стены.
- - Степень защиты: IP20.
- - Температура эксплуатации: от –25°С до +60°С.
- - Цвет: Синий.
| Код | Условный размер, мм | B, мм | C, мм | D, мм | Кол-во выходов | Степень защиты |
| 44661 | Ø60х40 | 43 | 80 | 66 |
2 по 7 мм,
2 по 20 мм,
4 по 17x22 мм
|
IP20 |
| 44660 | Ø65х40 | 43 | 82,5 | 69 |
1 по 7 мм,
1 по 10 мм,
2 по 20 мм,
4 по 17x22 мм
|
IP20 |

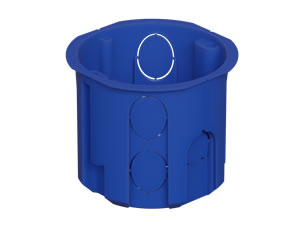

Коробка для подштукатурного монтажа в капитальные стены
Скрытая установка электроустановочных изделий с межвин-товым расстоянием 60 мм в сплошные стены. Коробка уве-личенной глубины позволяет дополнительно осуществлять разветвление кабелей и проводов. Для группового монтажа коробок в блок рекомендуется использовать соединитель для коробок арт. 44664.
- - Материал: полипропилен.
- - Тип установки: сплошные стены.
- - Степень защиты: IP20.
- - Температура эксплуатации: от –25°С до +60°С.
- - Цвет: Синий.
| Код | Условный размер, мм | А, мм | В, мм | С, мм | Кол-во выходов | Степень защиты |
| 44658 | Ø68х62 | 71 | 62 | 71 |
2 по 10 мм,
1 по 16мм,
1 по 20 мм,
8 по 17x22 мм
|
IP20 |

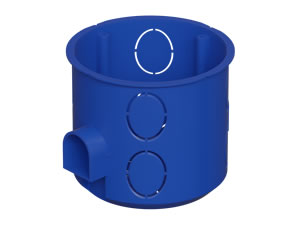

Коробка для подштукатурного монтажа в капитальные стены
Скрытая установка электроустановочных изделий с меж-винтовым расстоянием 60 мм в сплошные стены. Коробка увеличенной глубины позволяет дополнительно осущест-влять разветвление кабелей и проводов. Стыковочные узлы обеспечивают соединение изделий в блок с межцен-тровым расстоянием 71 мм.
- - Материал: полипропилен.
- - Тип установки: сплошные стены.
- - Степень защиты: IP20.
- - Температура эксплуатации: от –25°С до +60°С.
- - Цвет: Синий.
| Код | Условный размер, мм | А, мм | В, мм | С, мм | Кол-во выходов | Степень защиты |
| 44659 | Ø68х62 | 71 | 62 | 79 |
2 по 10 мм,
1 по 16мм,
1 по 20 мм,
8 по 17x22 мм
|
IP20 |

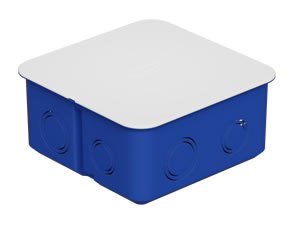

Коробка для монтажа в капитальные стены, IP30
Разветвление кабелей и проводов. Коробка для монтажа в капитальные стены.
- - Материал: АБС-пластик.
- - Тип установки: сплошные стены.
- - Степень защиты: IP30.
- - Температура эксплуатации: от –25°С до +60°С.
- - Цвет: Синий.
| Код | Условный размер, мм | А, мм | В, мм | С, мм | Кол-во выходов | Степень защиты |
| 44656 | 100х100х50 | 108 | 51,5 | 108 |
6 по 16мм,
10 по 20 мм,
6 по 25 мм
|
IP30 |

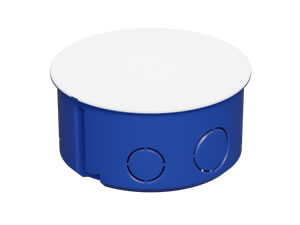

Коробка для монтажа в капитальные стены, IP30
Разветвление кабелей и проводов. Коробка для монтажа в капитальные стены.
- - Материал: АБС-пластик.
- - Тип установки: сплошные стены.
- - Степень защиты: IP30.
- - Температура эксплуатации: от –25°С до +60°С.
- - Цвет: Синий.
| Код | Условный размер, мм | В, мм | D, мм | Кол-во выходов | Степень защиты |
| 44657 | Ø100х50 | 51,5 | 107 |
2 по 16мм,
4 по 20 мм,
4 по 25 мм
|
IP30 |
Получить консультацию по выбору товара можно по телефону или на сайте.
