Безгалогенные распределительные коробки

Назначение

Линейка безгалогенных распределительных коробок для наружного монтажа используется при прокладке электропроводки по стенам, потолкам зданий и сооружений. Применяется для механической защиты мест коммутации электрических проводов и кабелей информационных сетей. При производстве коробок используется стабилизирующая добавка, которая обеспечивает устойчивость к фотоокислительному старению по ГОСТ 20.57.406-81 (метод 211-1). Коробки производятся из безгалогенного пластика в двух исполнениях: HF и HFR.

Характеристики

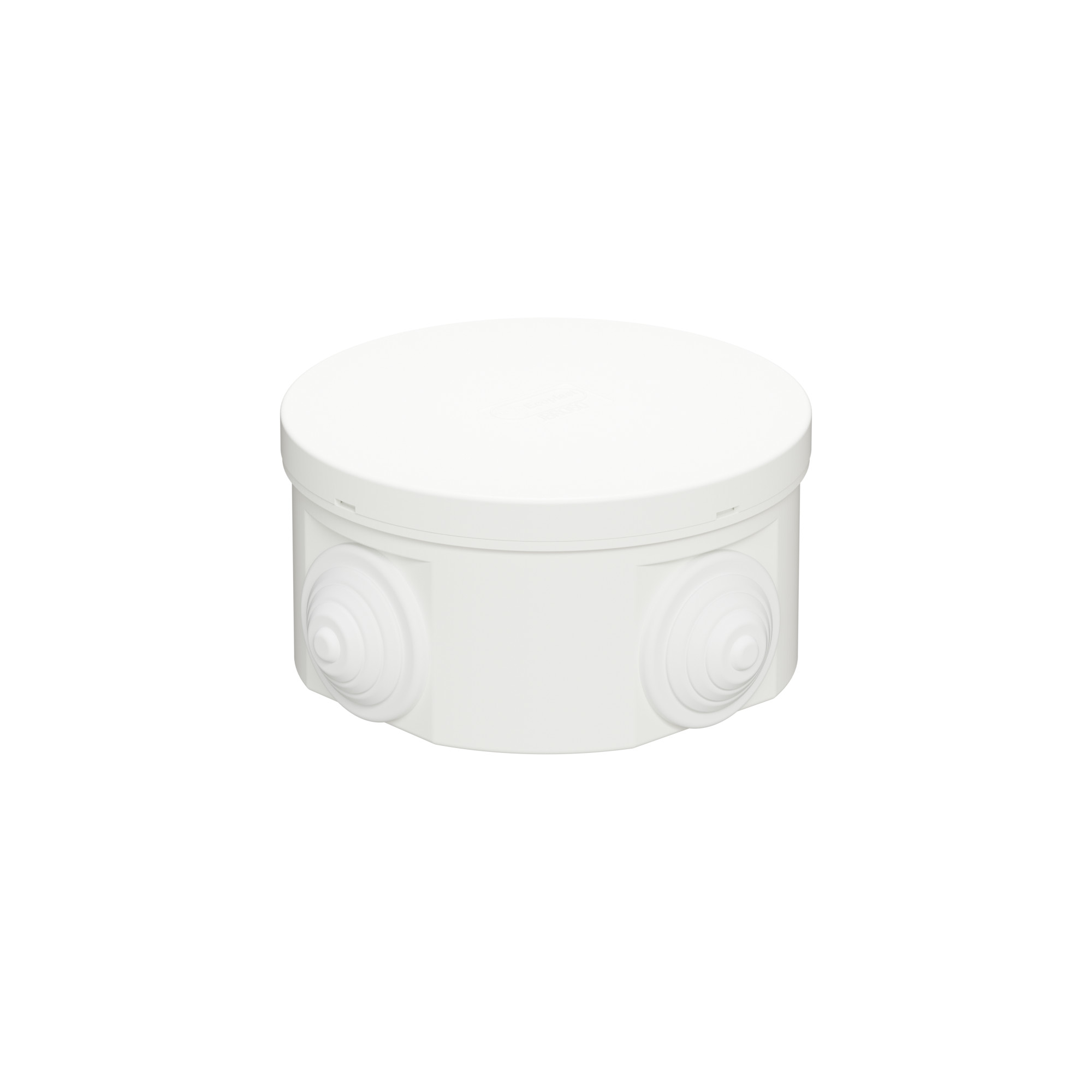

КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ JBR ДЛЯ ОТКРЫТОЙ ПРОВОДКИ, С САЛЬНИКАМИ, IP44
			Отличительные особенности Имеют направляющие для крепления клеммных колодок на дне коробки. Безынструментальная фиксация крышки защелкиванием. Подходит для технологии прямого монтажа с использованием пневмопистолета.   Характеристики Материал: АБС-пластик Степень защиты: IP44. Цвет серии HF: Серый / Белый / Черный. Цвет серии HFR-W: Белый.

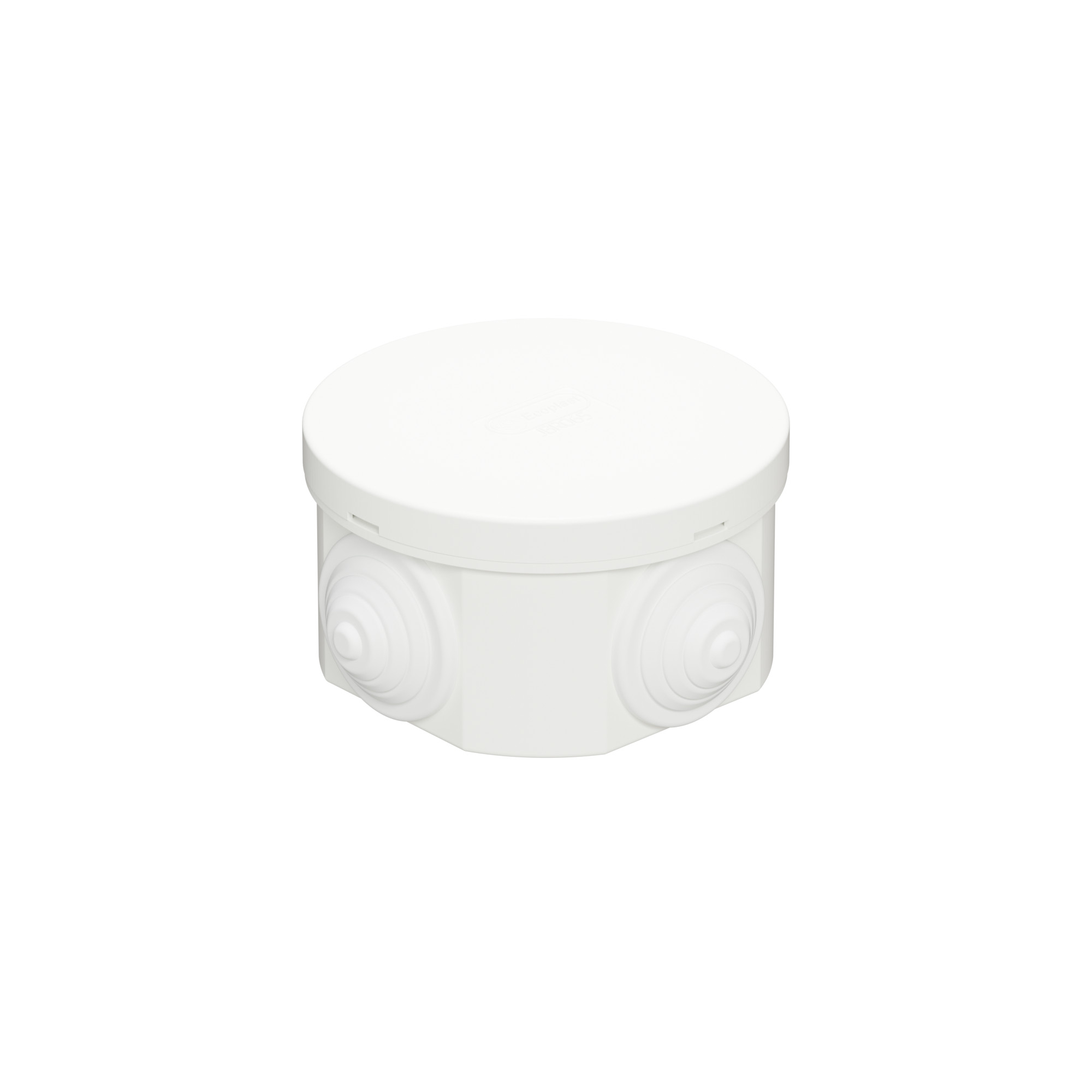

Артикул Серия Условный размер, мм В, мм D, мм Количество выходов Степень защиты Самозатухающий материал Фото 44004HF JBR065 Ø65х35 41 72 4 по 23 мм IP44 - 44004HFR-W Да 44005HF JBR080 Ø80х40 45 85 4 по 23 мм IP44 - 44005HFR-W Да

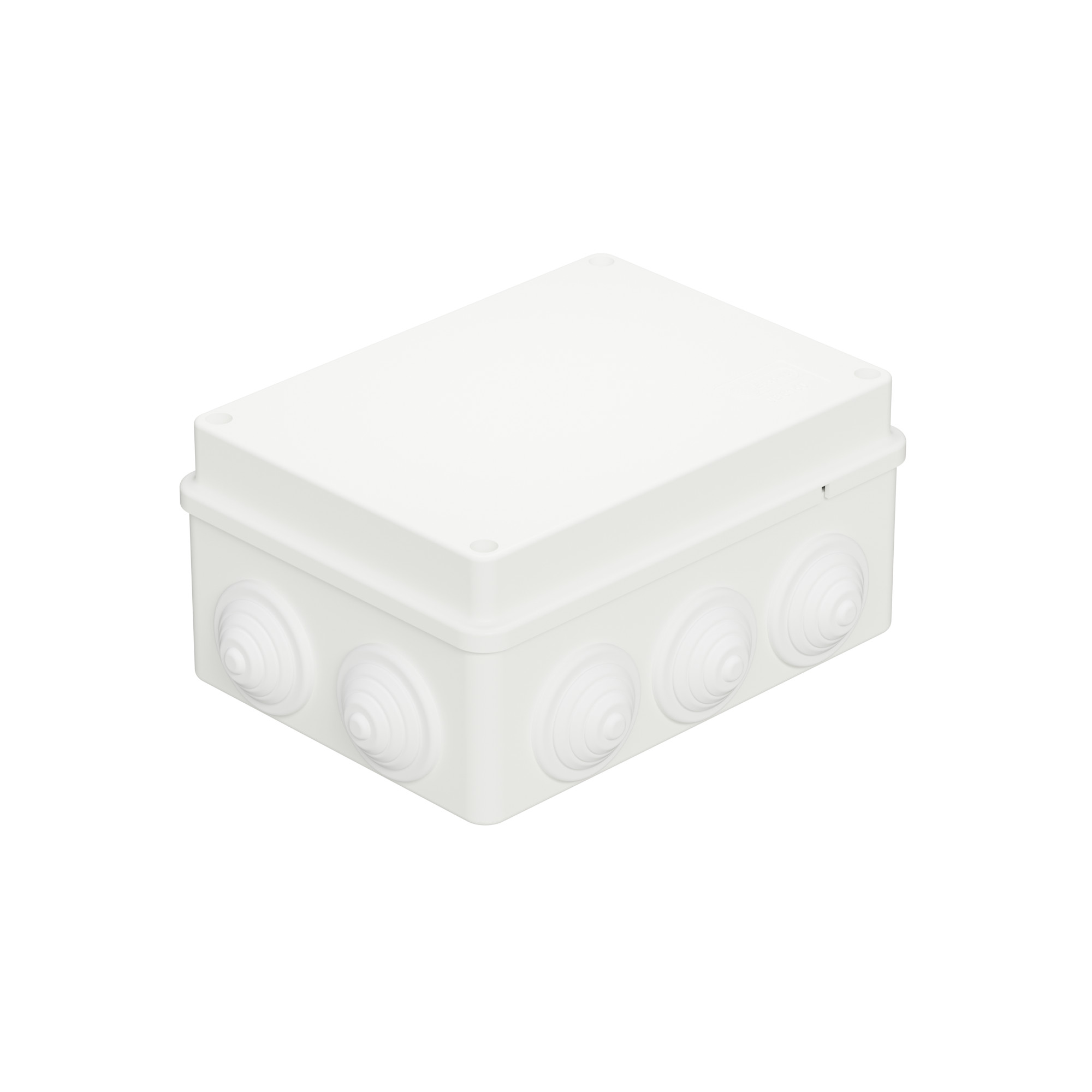

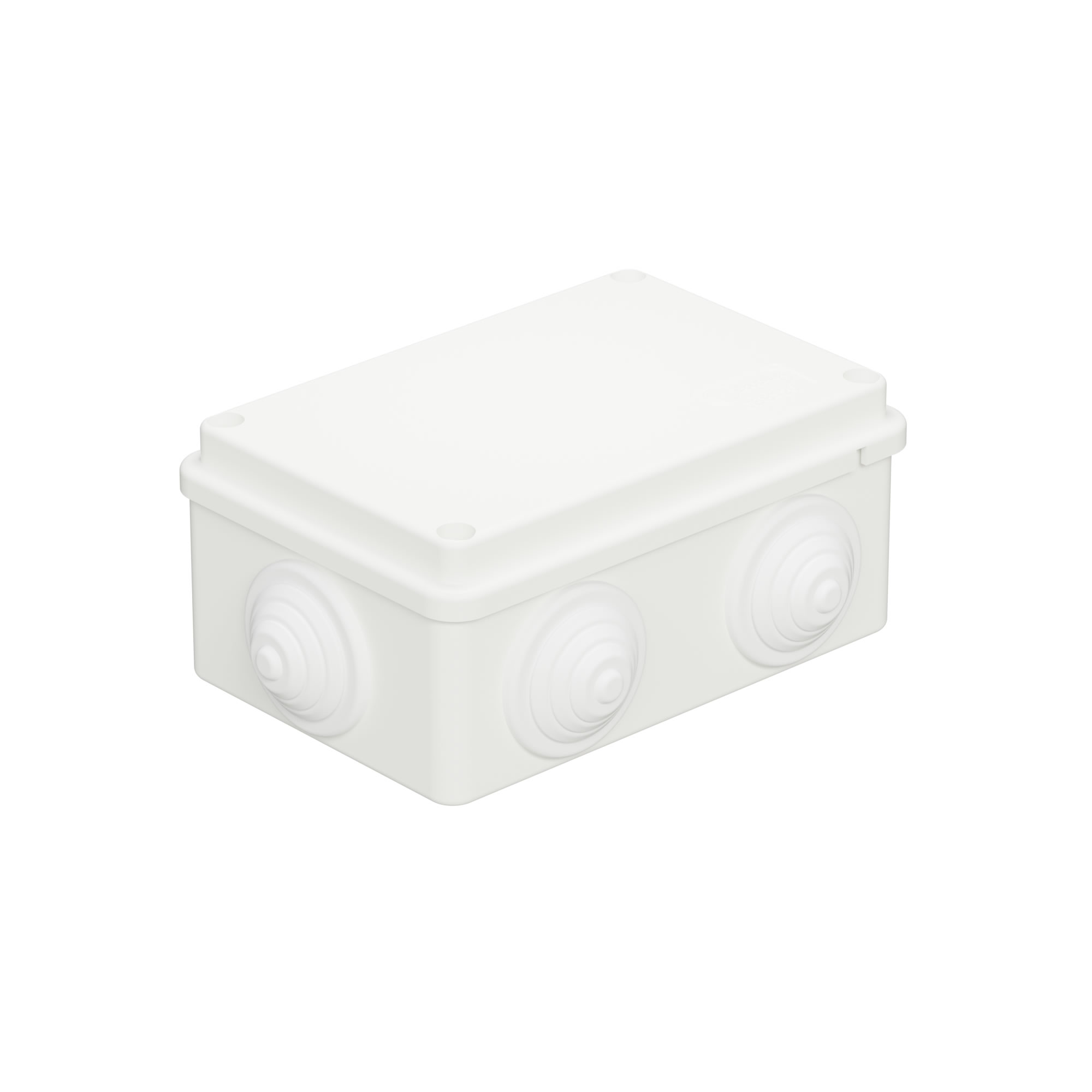

КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ JBS ДЛЯ ОТКРЫТОЙ ПРОВОДКИ, С САЛЬНИКАМИ, IP44 / IP55 / IP65
			Отличительные особенности Имеют направляющие для крепления клеммных колодок на дне коробки. Для моделей со степенью защищенности IP55 крышки коробок фиксируются металлическими шурупами. Подходит для технологии прямого монтажа с использованием пневмопистолета.   Характеристики Материал: АБС-пластик Степень защиты: IP44, IP55, IP65. Цвет серии HF: Серый / Белый / Черный. Цвет серии HFR-W: Белый.

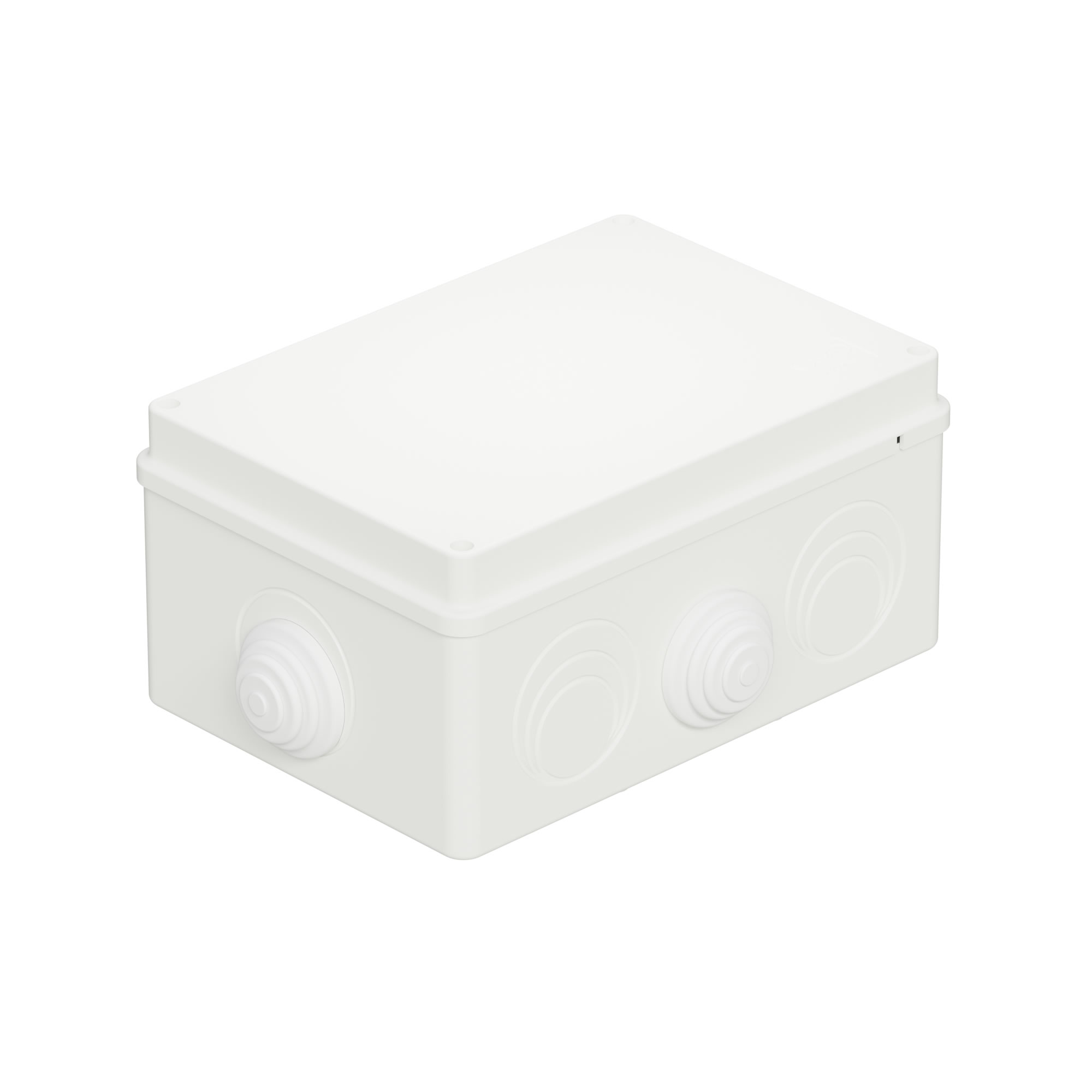

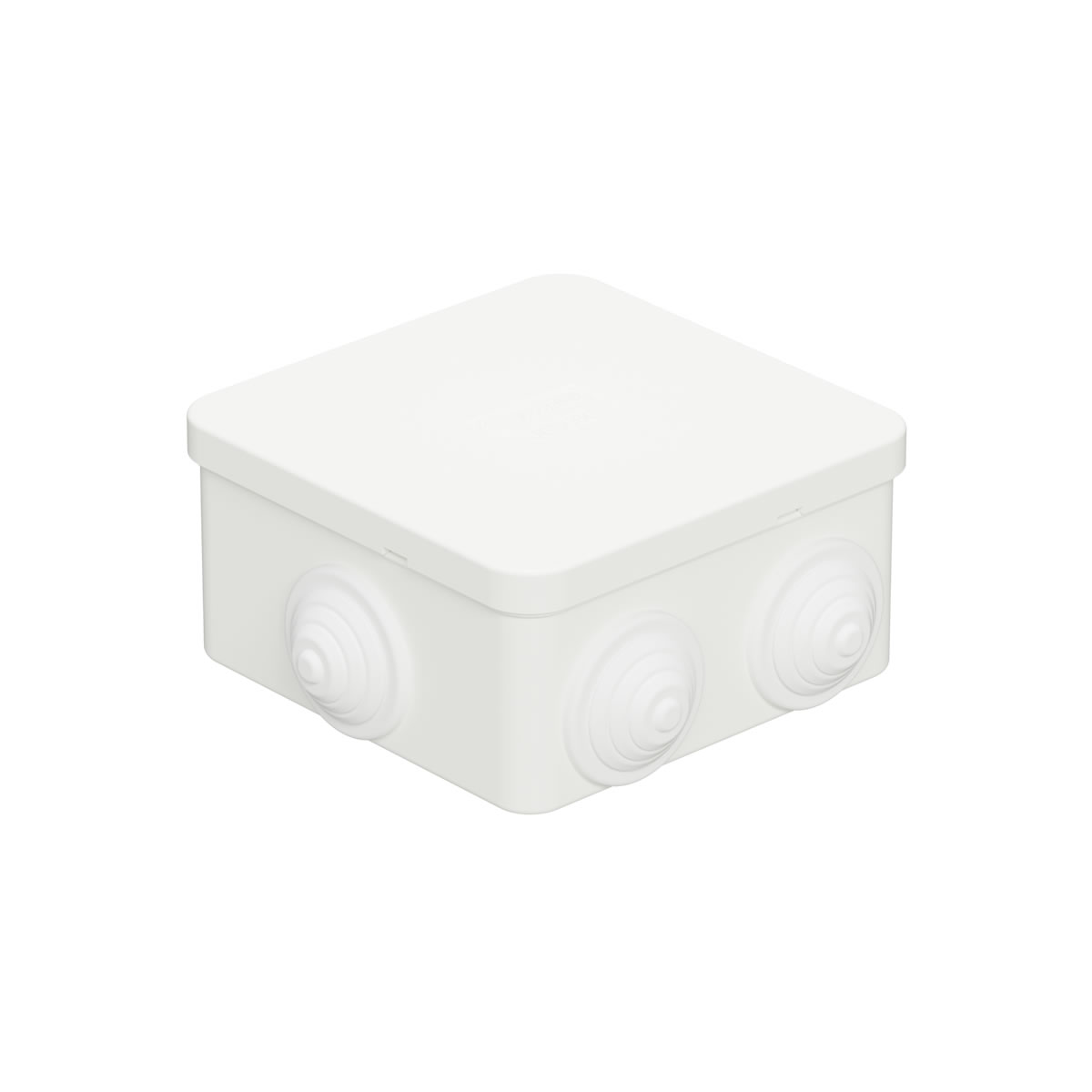

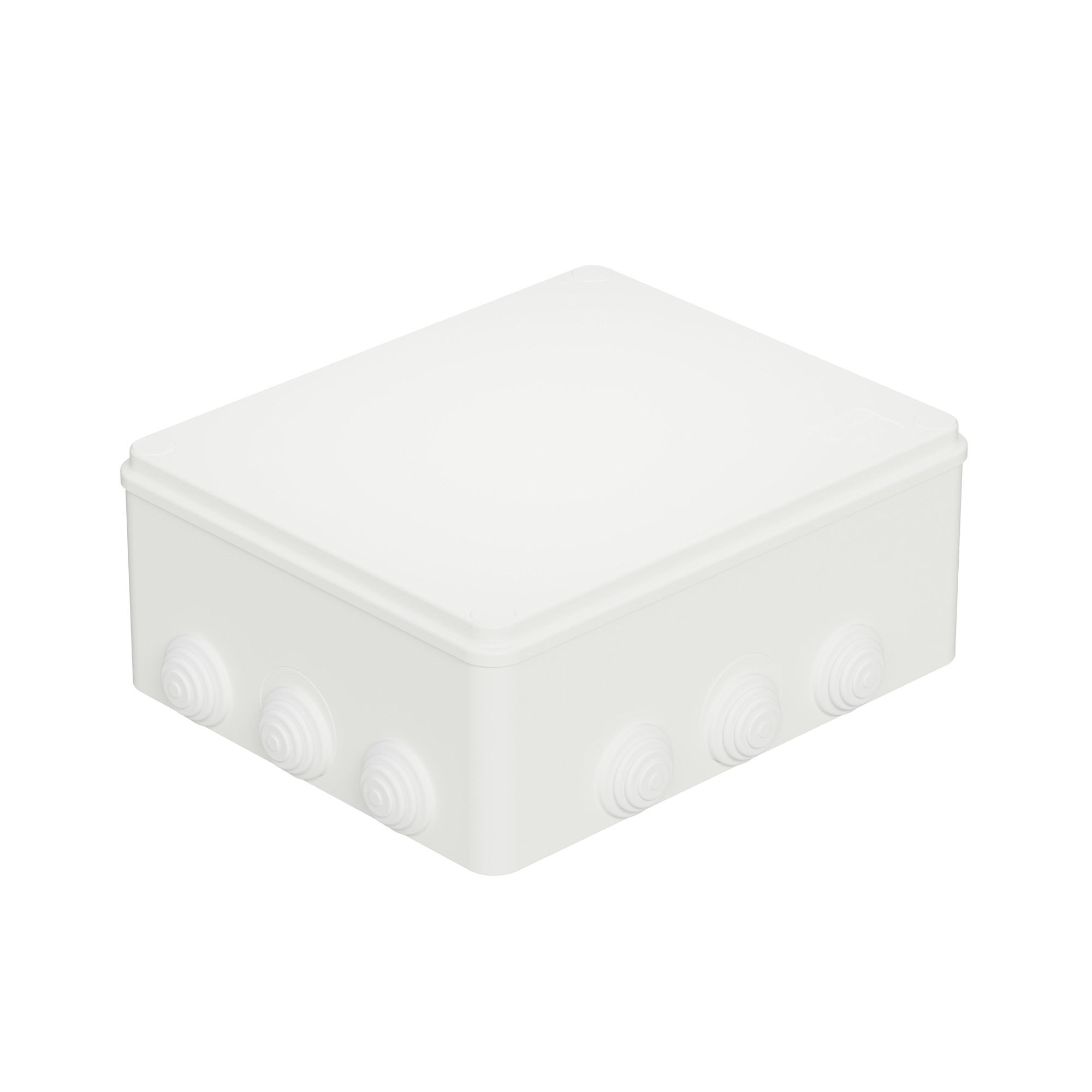

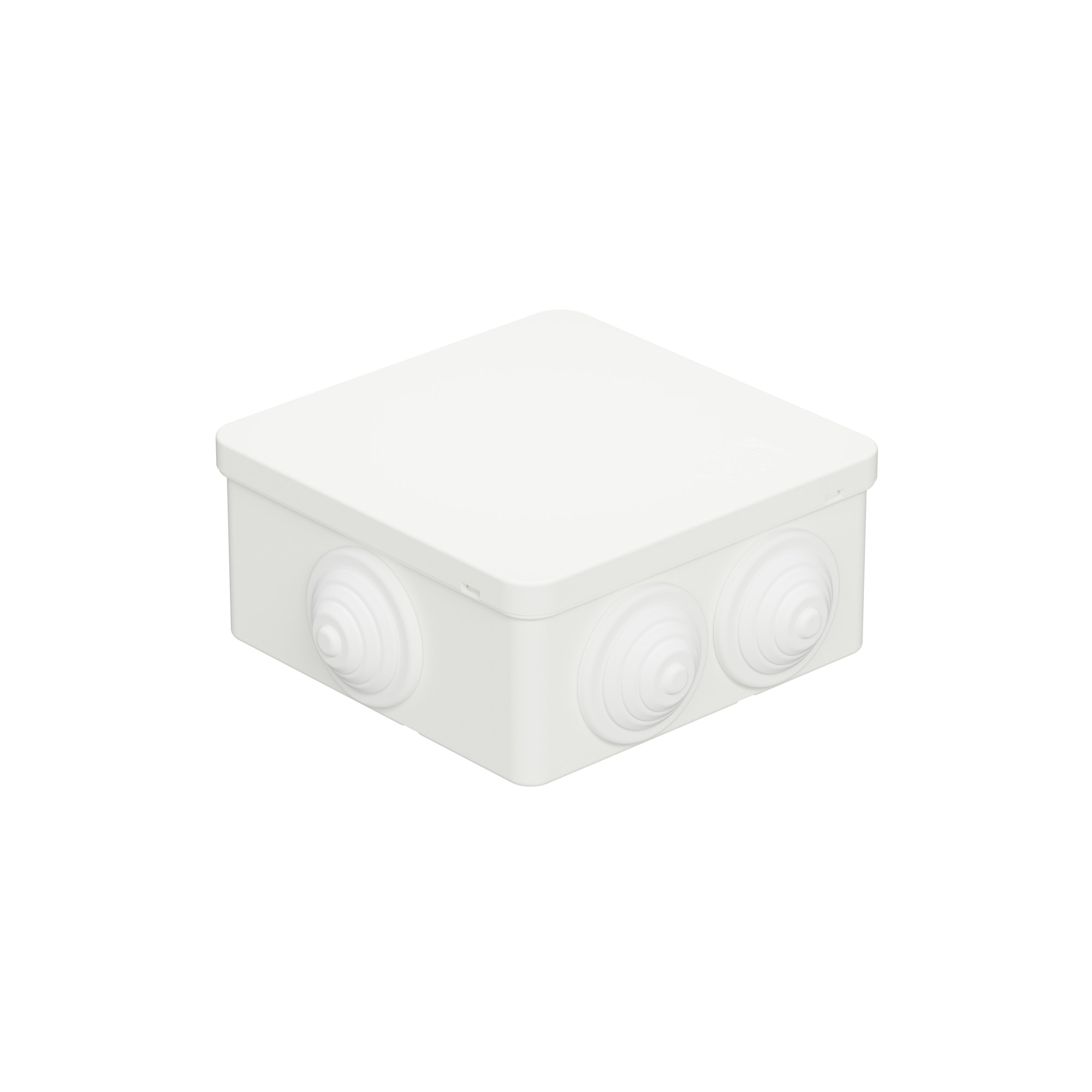

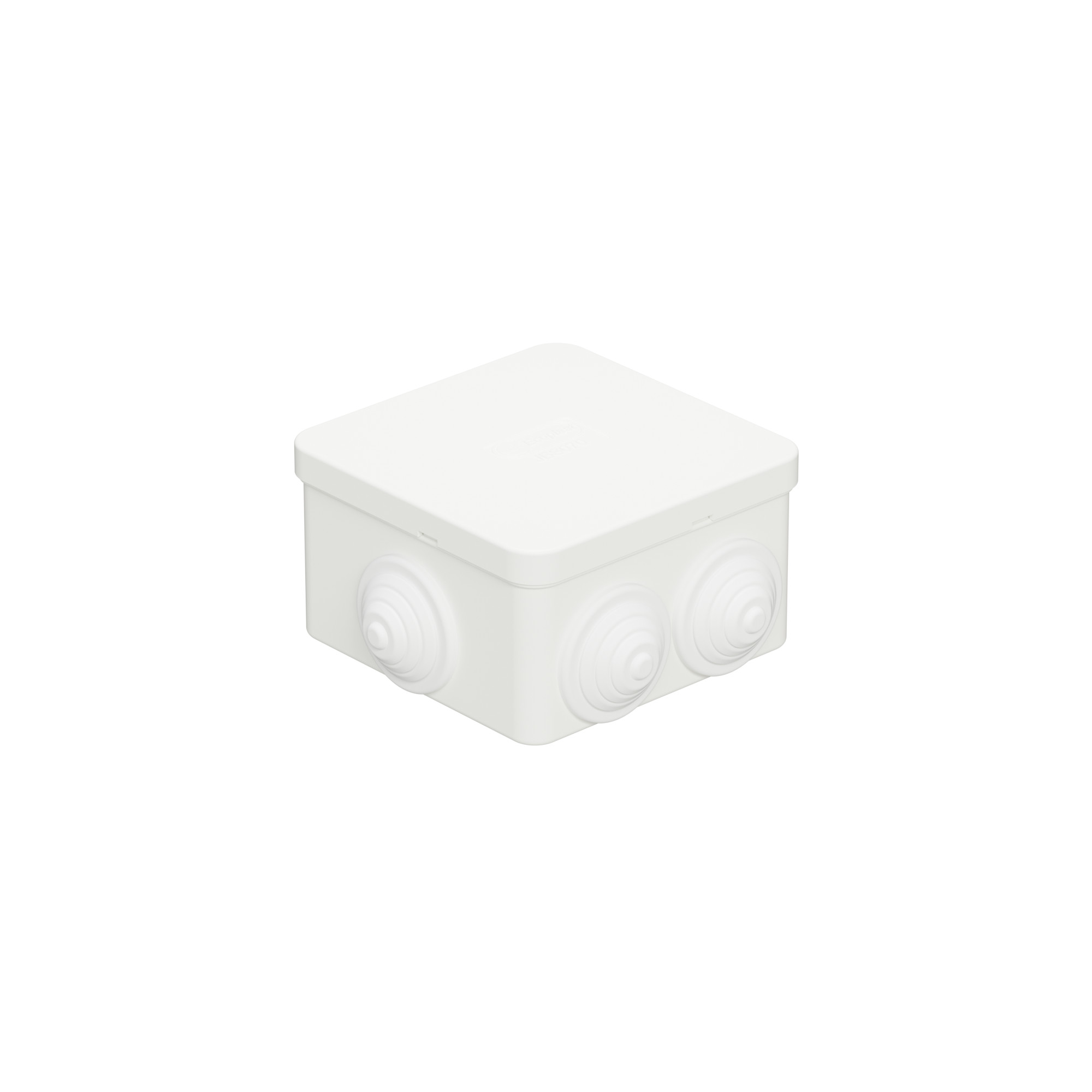

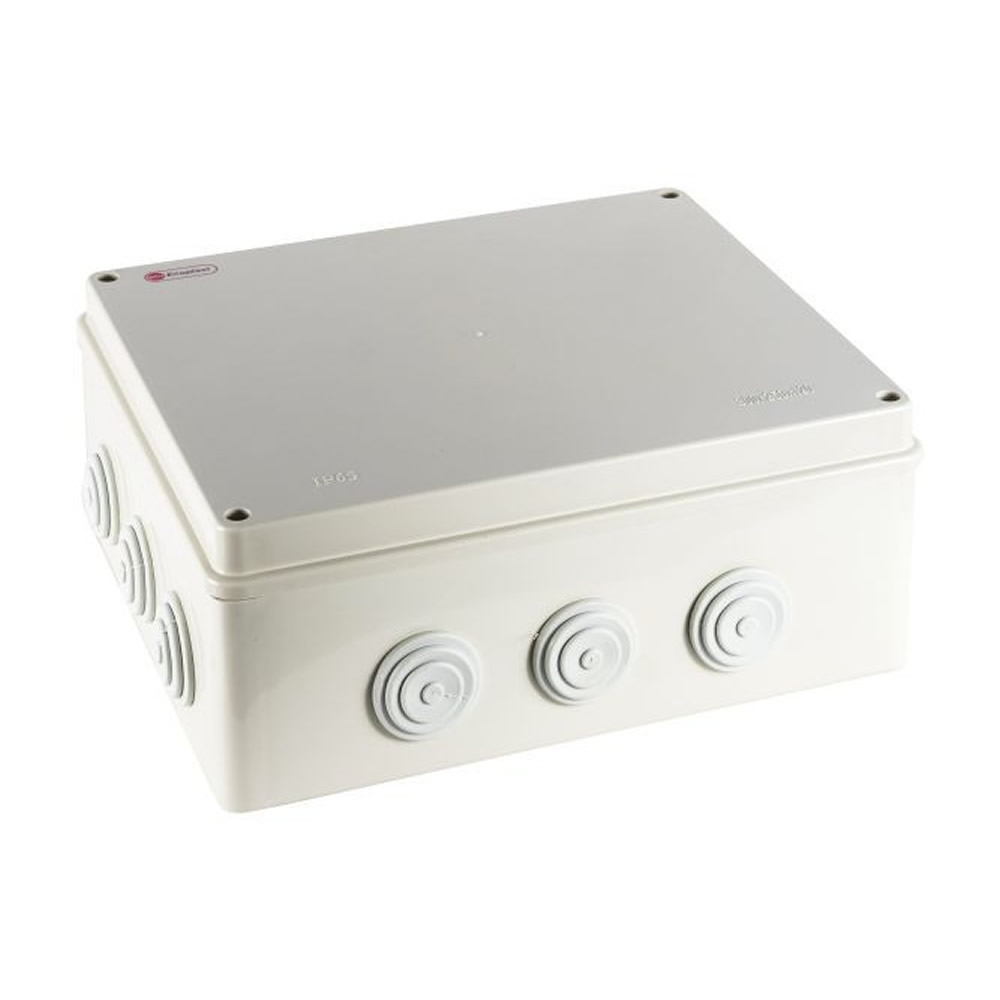

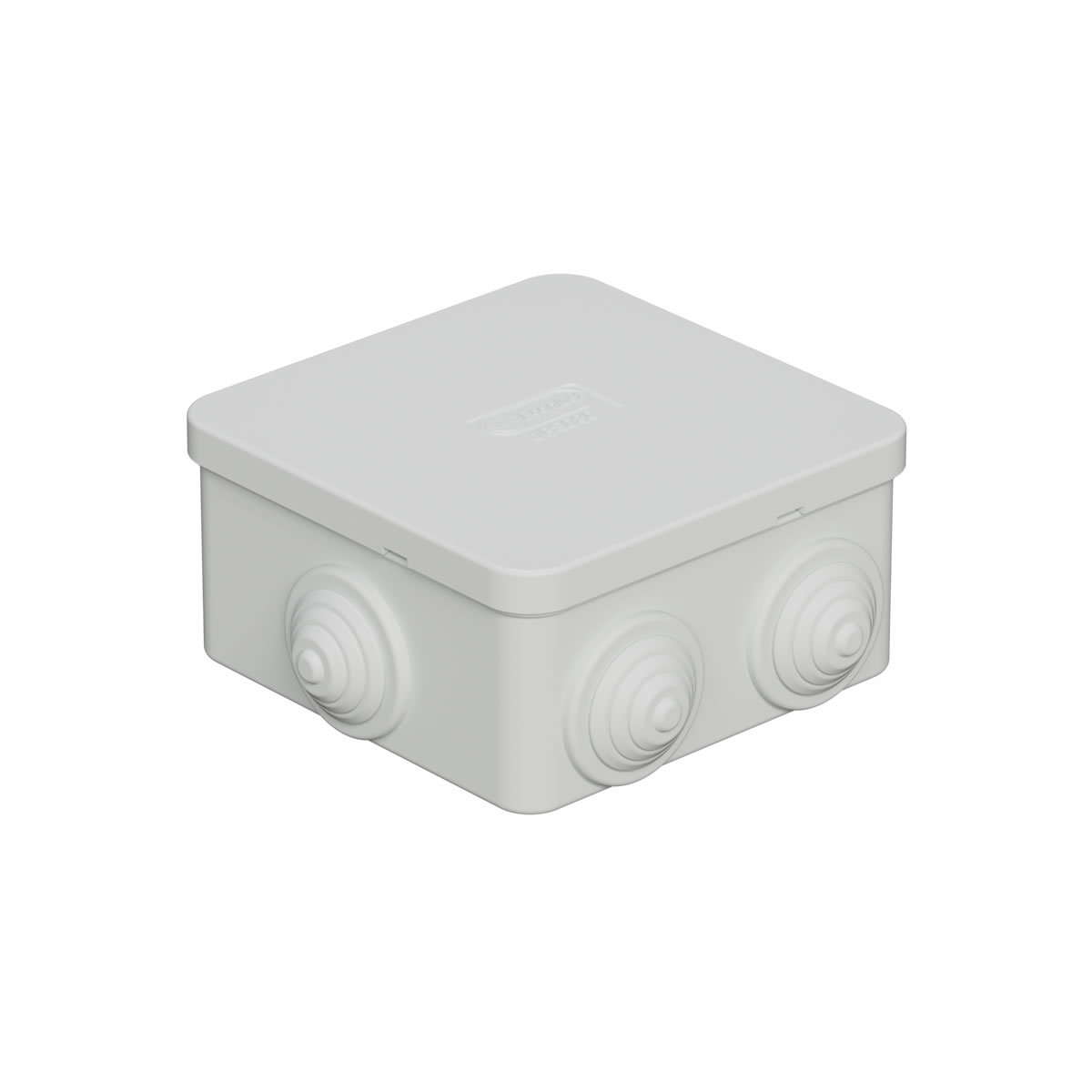

Артикул Серия Условный размер, мм А, мм В, мм D, мм Количество выходов Степень защиты Самозатухающий материал Фото 44056HF JBS070 70x70x40 77 45 77 6 по 23 мм IP44 - 44056HFR-W Да 44006HF JBS080 85x85x40 88 45 88 6 по 23 мм IP44 - 44006HFR-W Да 44066HF JBS080 85x85x50 88 55 88 6 по 23 мм IP44 - 44066HFR-W Да 44007HF JBS100 100x100x55 108 59 108 6 по 29 мм IP55 - 44007HFR-W Да 44037HF JBS101 100x100x55 110 52 110 6 по 29 мм IP44 - 44037HFR-W Да 44008HF JBS120 120x80x50 88 59 128 6 по 29 мм IP55 - 44008HFR-W Да 44009HF JBS150 150x110x70 118 77 158 10 по 29 мм IP55 - 44009HFR-W Да 44016HF JBS210 210x150x100 148 102 208 6 по 50 мм 4 по 40 мм 4 по 32 мм 4 по 38 мм IP55 - 44016HFR-W Да 44030HF JBS300 300x250x120 254 122 304 12 по 38 мм 4 по 40 мм 4 по 50 мм IP65 - 44030HFR-W Да
ПЕРЕХОДНИК «ТРУБА – КОРОБКА», IP40
			Назначение Герметичное соединение гофрированных или жестких гладких труб с корпусом распределительной коробки, электрического щита или бокса.   Отличительные особенности • Быстрий и удобный монтаж, не требует дополнительных инструментов. • Переходник является эффективной альтернативой обычным уплотнительным втулкам. • Предназначен для установки в коробки Ecoplast с монтажным отверстием под кабельные вводы Ø23 мм и Ø29 мм.  Характеристики Материал: АБС-пластик. Степень защиты: IP40. Температура эксплуатации: от –25°С до +60°С. Цвет: Серый.
Артикул Наименование Для трубы Ø, мм C, мм C 1 , мм D, мм D1, мм D 2 , мм d, мм Кол-во штук в упаковке, min 40516 FB16/23 16 27 5 28 16 13,6 23 20 40520 FB20/23 20 27 5 28 20 18 23 20 40521 FB20/29 20 27 5 35 20 19,5 29 20 40525 FB25/29 25 27 5 35 25 23 29 20
Соответствие диаметров кабельных вводов для установки переходников "труба- коробка"
Артикул Диаметр вводов, мм Распределительные коробки 40516 23 44004 (JBR065), 44005 (JBR080), 44056 (JBS 070), 44006 ,44066 (JBS 080) 40520 40521 29 44007 (JBS100), 44037 (JBS101), 44008 (JBS120), 44009 (JBS150) 40525
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ JBL ДЛЯ ОТКРЫТОЙ ПРОВОДКИ, БЕЗ САЛЬНИКОВ, IP55
			Отличительные особенности Имеют разметку для установки уплотнительных втулок (сальников) для кабельных вводов. Безынструментальная фиксация крышки защелкиванием. Подходит для технологии прямого монтажа с использованием пневмопистолета.   Характеристики Материал: АБС-пластик Степень защиты: IP55. Цвет серии HF: Серый / Белый / Черный. Цвет серии HFR-W: Белый.
Артикул Серия Условный размер, мм А, мм В, мм D, мм Количество выходов Степень защиты Самозатухающий материал Фото 44054HF JBL085 85x85x38 85 40 105 12 по 8 мм 12 по 15 мм 12 по 18 мм IP55 - 44054HFR-W Да 44055HF JBL090 90x42x40 42 40 110 6 по 15 мм 6 по 18 мм 4 по 16 мм 10 по 8 мм 4 по 4 мм IP55 - 44055HFR-W Да
КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ BJB/JBS ДЛЯ ОТКРЫТОЙ ПРОВОДКИ, БЕЗ САЛЬНИКОВ, IP56
			Отличительные особенности Выполнены без разметки под втулки (сальники). Для обеспечения класса защиты, крышки коробок снабжены уплотнителем из вспененного полиуретана. Крышки коробок фиксируются металлическими шурупами. Подходит для технологии прямого монтажа с использованием пневмопистолета.   Характеристики Материал: АБС-пластик Степень защиты: IP56. Цвет серии HF: Серый / Белый / Черный. Цвет серии HFR-W: Белый.
Артикул Серия Условный размер, мм А, мм В, мм D, мм Степень защиты Самозатухающий материал Фото 44057HF BJB/JBS100 100x100x55 108 59 108 IP56 - 44057HFR-W Да 44058HF BJB/JBS120 120x80x50 88 59 128 IP56 - 44058HFR-W Да 44061HF BJB/JBS150 150x110x110 118 102 158 IP56 - 44061HFR-W Да
