Состав системы миниканалов MEX-U
В состав серии MEX-U включены восемь сечений:
- Миниканалы 12x12; 15x10; 20x12,5; 16x16; 25x16; 40x16 мм.
- Кабель–каналы плинтусного типа 60/3x16, 75/3x20 мм (со встроенными перегородками)
|

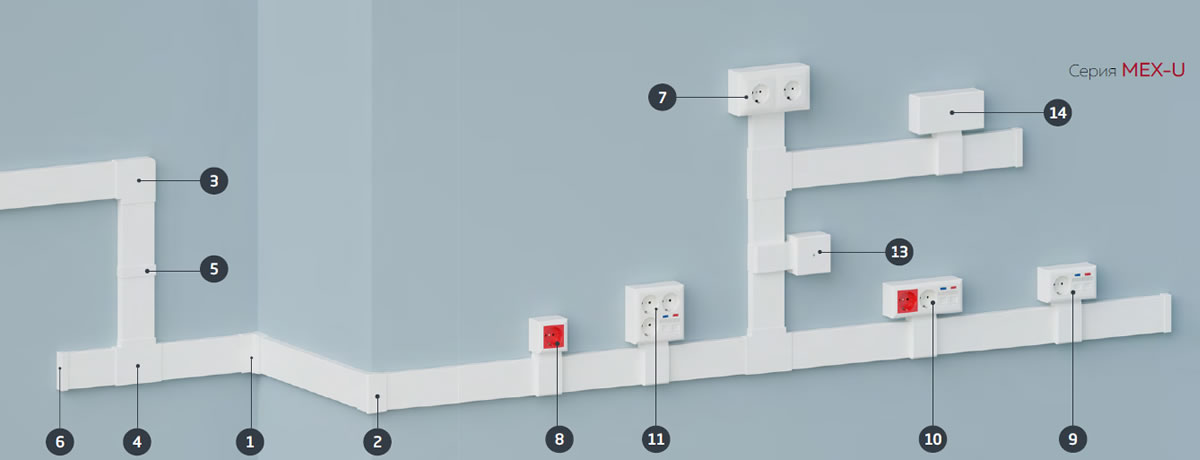

1 - Угол внутренний RMI
2 - Угол внешний RME
3 - Угол плоский RML
4 - Угол Т-образный RMT
5 - Соединение на стык MU
6 - Заглушка MF
7 - Коробка SM60 на 1 пост для механизма 60 мм
|
8 - Коробка SM45/2 на 1 пост 45 х 45 мм
9 - Коробка SM45/4 на 2 поста 45 х 45 мм
10 - Коробка SM45/6 на 3 поста 45 х 45 мм
11 - Коробка SM45/8 на 4 поста 45 х 45 мм
12 - Адиптер ASMP от миниканала к коробке SM60/SD
13 - Коробка распределительная SD3 75 х 75 х 40 мм
14- Коробка распределительная SD4 145 х 75 х 40 мм
|
